一、XD型旋片式真空泵概述：
XD系列旋片式真空泵為單級旋片式聯軸式結構。它的工作性能是高轉速，低噪聲，抽速快，效率高。XD型旋片式真空泵只需空氣冷卻，有防返油結構，防止泵油返入被抽系統，泵內裝有排氣過濾器，有效消除油霧，運轉平衡，振動小，可以在任意壓強下工作。XD型旋片式真空泵的技術參數2×10-2Pa，已普遍適用食品真空包裝，醫藥、印刷機械紙張輸送，玻璃工業輸送，真空夾具，干燥等單位的使用。
XD型旋片式真空泵適用于低、中真空領域，主要用于抽除空氣和其它干燥氣體。它是低、中真空的主要設備之一，它可單獨使用，也可成為其它真空泵的前級泵。真空泵具有運轉性能可靠、易扣件少、振動小、噪音低、效率高的特點。
XD型旋片式真空泵是引進國外先進技術，關鍵零部件選用進口元件或進口材料XD型系列真空泵完全可替代國外同類產品。
二、XD型旋片式真空泵的型號意義：
XD-020
XD-----單級旋片式真空泵
020-----旋片真空泵抽氣速率(m3/h)
三、XD型旋片式真空泵的技術參數表：
型號及參數 |
XD-010 |
XD-016 |
|
XD-025 |
XD-040 |
XD-063 |
XD-100 |
XD-160 |
XD-250 |
抽氣速率(m3/h) |
10 |
16 |
20 |
25 |
40 |
63 |
100 |
160 |
250 |
權限壓力(Pa) |
2ⅹ102 |
時機功率 |
0.37 |
0.37 |
0.75 |
0.75 |
1.1 |
1.5 |
3 |
4 |
7.5 |
泵轉速(轉/分) |
1440 |
1440 |
2800 |
2800 |
1440 |
1440 |
1440 |
1440 |
1440 |
裝油量(L) |
0.5 |
0.5 |
0.5 |
1 |
1.5 |
2 |
4 |
9 |
9 |
吸氣口尺寸 |
G1/2 |
G1/2 |
G1/2 |
G11/4 |
G11/4 |
G11/4 |
G11/4 |
G2 |
G21/3 |
泵重量 |
16 |
18 |
19 |
19 |
60 |
22 |
115 |
145 |
200 |
電壓(V) |
380/220 |
380/220 |
380/220 |
380/220 |
380/220 |
380 |
380 |
380 |
380 |
四、XD型旋片式真空泵的使用范圍：
環境溫度： ≤40℃ (度)
抽氣速率： 10~250m3/h (立方/小時)
極限壓強： ≤2*10-2Pa (帕)
極限真空： ≤200Pa (帕)
氣體類型： 常溫?zé)o其它混合物的空氣
工作要求： 在6650pa到大氣壓的進口壓強下的連續工作時間
工作要求： 進口壓強小于1330pa的條件下，允許長時期連續工作
1 、XD旋片真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。
2、入口壓力范圍：100Pa~100000 Pa，超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。
3 、XD旋片真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。
4、一般供應的電動機不防爆，如要求防爆或其它特殊要求時電動機必須符合相關的標準。
五、XD型旋片式真空泵的特點：
1、XD型旋片式真空泵可以在任意入口壓強下工作，最大的特點。
2、XD型旋片式真空泵的內部裝有油霧消除器，能有效地消除泵排出的氣體中的油霧，避免油霧對周圍環境的污染。
3、XD型旋片式真空泵的吸氣口裝有逆止閥，當泵停止時逆止閥與泵內專門設置的孔的聯合作用下，可以立即使泵與被抽系統隔離，防止真空泵油返入被抽系統，同時保持了被抽容器的真寬度，因而使用本型號真空泵就可以不需要再配置帶有放氣的真空截止閥，從而可以減少用戶的使用費用。
4、XD型旋片式真空泵配有油氣分離器，它與油霧消除器一起組成了有效的消音系統，能消除排氣噪音，避免噪音污染。
5、XD型旋片式真空泵和電動機直接聯接安裝，采用空氣冷卻，不需水冷卻管道，因此本型是一種結構緊湊，安裝簡便的設備。
6、結構設計合理，振動小，不用地腳螺栓即可工作。
六、XD型旋片式真空泵的工作原理：
XD型旋片式真空泵按照旋片式原理工作，偏心安裝的轉子在泵體內旋轉，離心力迫使葉片沿著轉子的狹槽滑向泵體內壁。葉片將泵體和轉子之間的月牙型空間分隔成數個工作腔。當工作腔和進氣口相連時，吸入氣體。隨著轉子的繼續轉動，被吸入的氣體被壓縮，進而排入到油分離器內。恒定的壓力差使真空泵油進入壓縮腔。真空泵油和被抽氣體一起排入油分離器內，通過排氣過濾器的作用使得油、氣分離，真空泵油回落到油分離器底部，通這浮子閥再次進入工作腔（油循環），不含油的氣體通過排氣蓋排向大氣。

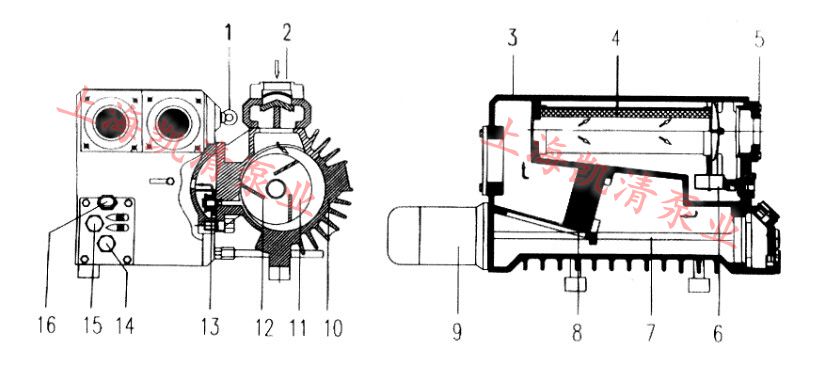

七、XD型旋片式真空泵的結構說明：

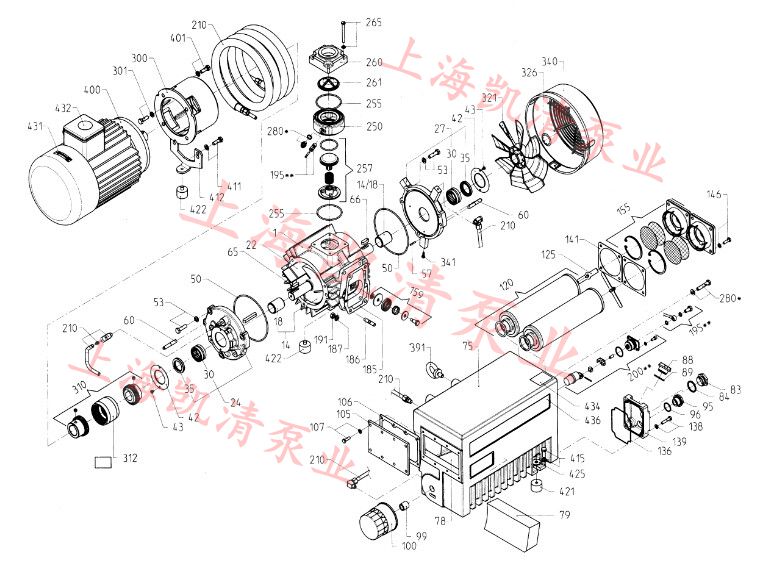

八、XD型旋片式真空泵的分解圖:（附零部件對照表）
XD型旋片式真空泵零部件對照表：
| 序號 |
名稱 |
XD-040 |
數量 |
XD-063 |
數量 |
XD-100 |
數量 |
| 1 |
泵體 |
XD-040-01-01 |
1 |
X-063-01-01 |
1 |
XD-100-01-01 |
1 |
| 14 |
轉子 |
XD-040-01-02 |
1 |
X-063-01-02 |
1 |
XD-100-01-02 |
1 |
| 22 |
葉片 |
XD-040-01-03 |
3 |
X-063-01-03 |
3 |
XD-100-01-03 |
3 |
| 24 |
泵蓋A |
XD-040-01-05 |
1 |
X-100-01-05 |
5 |
XD-100-01-05 |
1 |
| 27 |
泵蓋B |
XD-040-01-06 |
1 |
X-100-01-06 |
1 |
XD-100-01-06 |
1 |
| 30 |
軸承 |
RNA4904 |
2 |
RNA4905 |
2 |
RNA4905 |
2 |
| 35 |
骨架油封 |
￠37X25X7 |
4 |
￠42X30X7 |
4 |
￠42X30X7 |
4 |
| 42 |
油封蓋板 |
XD-040-01-04 |
2 |
XD-100-01-04 |
2 |
XD-100-01-04 |
2 |
| 50 |
泵蓋O型圈 |
106*3 |
2 |
128*3 |
2 |
128*3 |
2 |
| 75 |
油分離器 |
XD-040-02-04 |
1 |
XD-100-02-04 |
1 |
XD-100-02-04 |
1 |
| 83 |
油窗 |
XD-100-02-16 |
1 |
XD-100-02-16 |
1 |
XD-100-02-16 |
1 |
| 88 |
加油塞 |
XD-100-02-03 |
1 |
XD-100-02-03 |
1 |
XD-100-02-03 |
1 |
| 89 |
加油塞O型圈 |
￠32X2.65 |
1 |
￠32X2.65 |
1 |
￠32X2.65 |
1 |
| 95 |
放油塞 |
XD-100-02-02 |
1 |
XD-100-02-02 |
1 |
XD-100-02-02 |
1 |
| 96 |
放油塞O型圈 |
￠27X2.65 |
1 |
￠27X2.65 |
1 |
￠27X2.65 |
1 |
| 99 |
油濾清器接頭 |
XD-100-02-12 |
1 |
XD-100-02-12 |
1 |
XD-100-02-12 |
1 |
| 100 |
油濾清器 |
W712 |
1 |
W712 |
1 |
W712 |
1 |
| 105 |
盲板 |
XD-040-02-01 |
1 |
XD-100-02-05 |
1 |
XD-100-02-05 |
1 |
| 106 |
盲板墊片 |
XD-040-02-03 |
1 |
XD-100-02-18 |
1 |
XD-100-02-18 |
1 |
| 122 |
排氣過濾器 |
XD-100-02-14 |
1 |
XD-100-02-14 |
1 |
XD-100-02-14 |
1 |
| 125 |
頂片 |
XD-100-02-11 |
1 |
XD-100-02-11 |
1 |
XD-100-02-11 |
1 |
| 136 |
注放油蓋板墊片 |
XD-100-02-17 |
2 |
XD-100-02-17 |
1 |
XD-100-02-17 |
2 |
| 139 |
注放油蓋板 |
XD-100-02-01 |
1 |
XD-100-02-01 |
1 |
XD-100-02-01 |
1 |
| 155 |
排氣蓋 |
XD-100-02-09 |
1 |
XD-100-02-09 |
1 |
XD-100-02-09 |
1 |
| 159 |
排氣閥 |
XD-040-04 |
2 |
XD-100-04 |
2 |
XD-100-04 |
2 |
九、XD型旋片式真空泵的故障原因及排除方法：
|
| 故障現象 |
XD型旋片式真空泵產生原因 |
XD型旋片式真空泵解決方法 |
| 1．XD型旋片式真空泵不能啟動 |
1．電機接線有誤；電壓過低
2．泵或電機卡住
3．環境溫度低于5℃油粘度大 |
1．重新接線；核對電壓
2．除卻電機風扇罩試轉泵和電機找出泵或電機故障
3．加油前先將油加熱至30℃左右 |
2．XD型旋片式真空泵達不到
規定的極限壓力 |
1． 泵油中有可凝物或氣體
2． 測量方法或儀器不正確
3． 用錯油或油被污染
4． 油封滲漏
5． 管路密封不嚴密
6． 油箱內油量不足
7． 進氣口濾網堵塞
8． 進氣管道過長或過窄
9． 葉片卡住或嚴重磨損
10．泵體磨損
11．“O”形圈變形老化
12．吸氣閥失效 |
1． 封閉進氣口運轉60分鐘
2． 使用正確的測量方法或儀器
3． 換規定的新油
4． 調換油封
5． 檢查管路連接處密封情況清除泄漏
6． 檢查油位
7． 清潔進氣口濾網
8． 使用粗而短的進氣管道
9． 調換葉片
10．送生產廠家修復或更換
11．調換“O”型密封圈
12．檢查吸氣閥動作是否靈活 |
| 3．泵啟動電流或工作電流很大 |
1．油劣化
2．排氣過濾器堵塞
3．環境溫度低于5 |
1．換規定的新油
2．調換排氣過濾器
3．提高環境溫度 |
| 4．泵油消耗大排氣有油霧油滴 |
1．泵油太多
2．排氣過濾器安裝位置不正或過濾器材料破裂
3．排氣過濾器堵塞
4．回油閥失效、回池管塞堵 |
1．放去過多的油
2．重新安裝排氣過濾器或調換排氣過濾器
3．更換排氣過濾器
4．檢查回油閥、清洗回油管 |
| 5．泵運轉非常熱 |
1．環境溫度或吸入溫度太高
2．沒有足夠的空氣通風冷卻泵
3．泵內油太多
4．泵油不足
5．油變質劣化
6．排氣過濾器污染 |
1．采取措施降溫
2．清潔電機和泵的散熱片供給足夠的流動空氣冷卻泵
3．放去多余的油
4．加油到規定油位
5．換規定的新油
6．更換排氣過濾 |
6．XD型旋片式真空泵運轉噪
聲大 |
1．油位過低
2．排氣過濾器堵塞
3．聯軸器彈性塊磨損
4．葉片或泵體有異味常磨 |
1．加油
2．更換排氣過濾器
3．調換聯軸器彈性塊
4．更換磨損失效的零件 |
| 7．XD型旋片式真空泵卡住 |
1．泵無油工作或葉片折斷
2．長時間在錯誤轉向下運轉
3．滑動軸承長時間在少油或無油情況下工作咬死或軸銅套開裂 |
1．檢修泵或調換葉片
2．調正轉向檢查和調換葉片
3．加油并調換失效零件 |
|
XD型旋片式真空泵的選型須知：
一、請?zhí)峁┮韵略敿殧?shù)據：①XD型旋片式真空泵的產品名稱與型號②XD型旋片式真空泵的真空度要求單位PA或MPA③XD型旋片式真空泵抽速要求單位L/S或M3/MIN④XD型旋片式真空泵的使用與否和工作條件⑤XD型旋片式真空泵的電機功率（KW）⑥XD型旋片式真空泵的轉速（r/min）⑦XD型旋片式真空泵的電壓〔V〕⑧XD型旋片式真空泵的進出口口徑⑨XD型旋片式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的XD型旋片式真空泵的產品型號，請按XD型旋片式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
